Produktegenskaper
1. Översikt

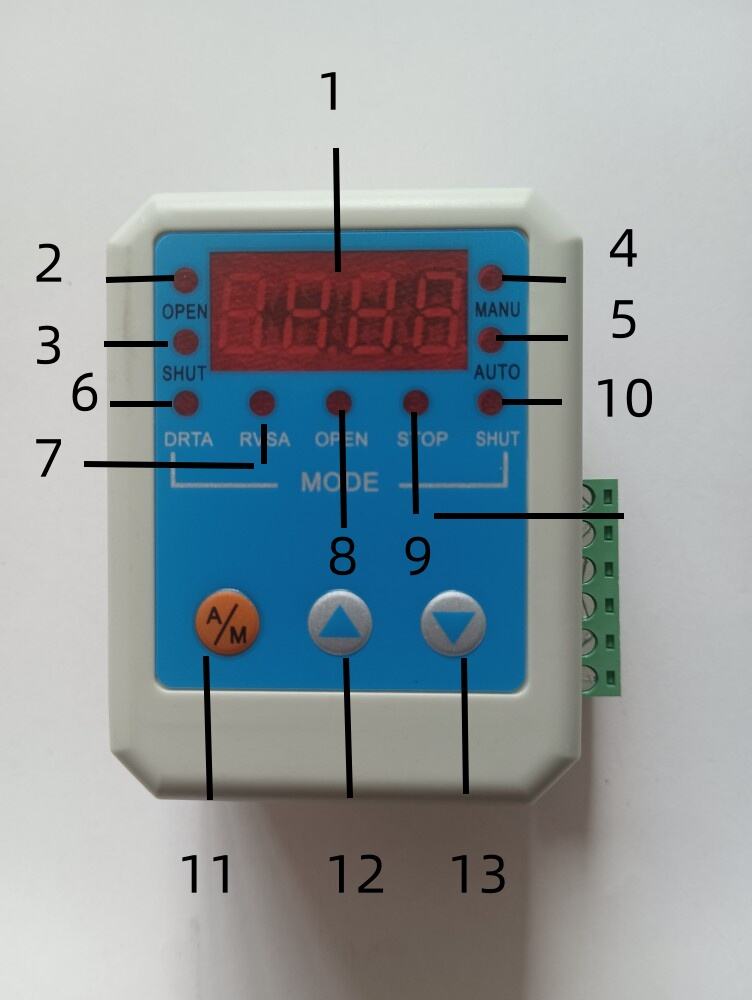

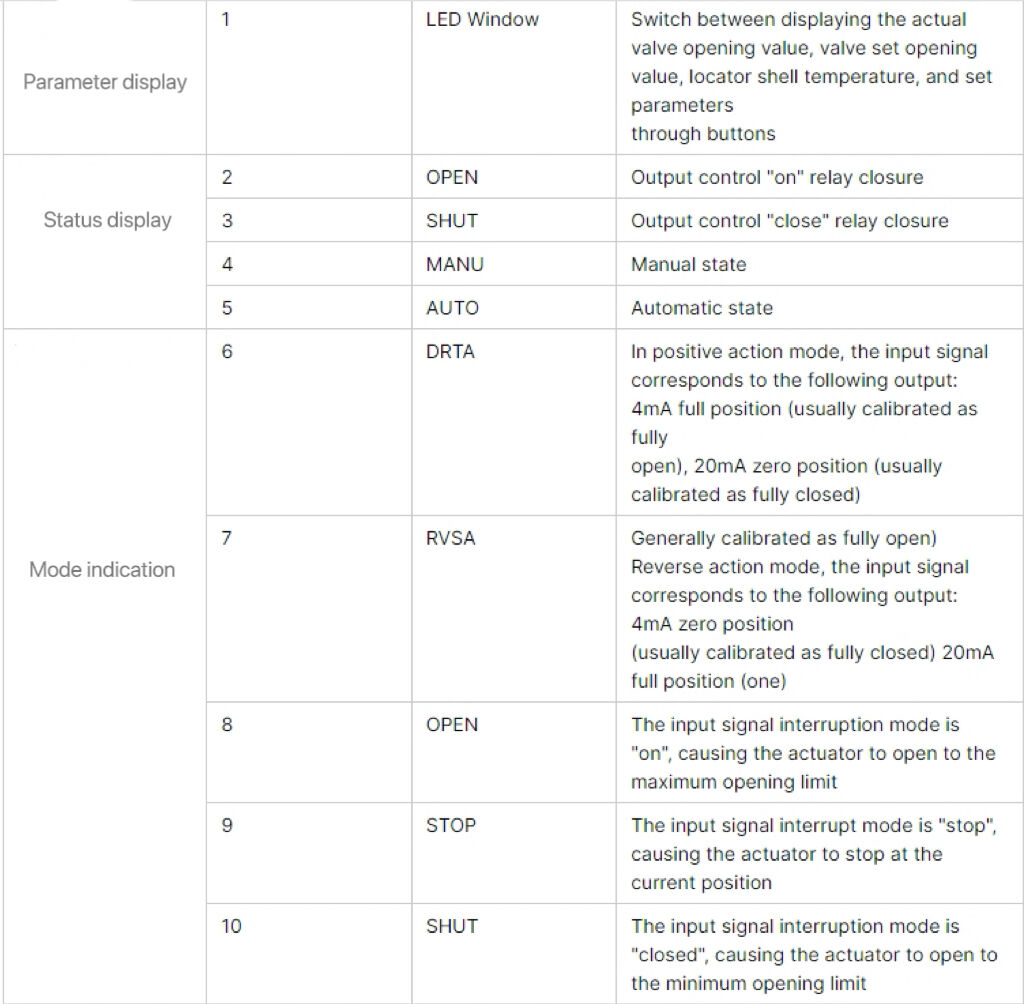

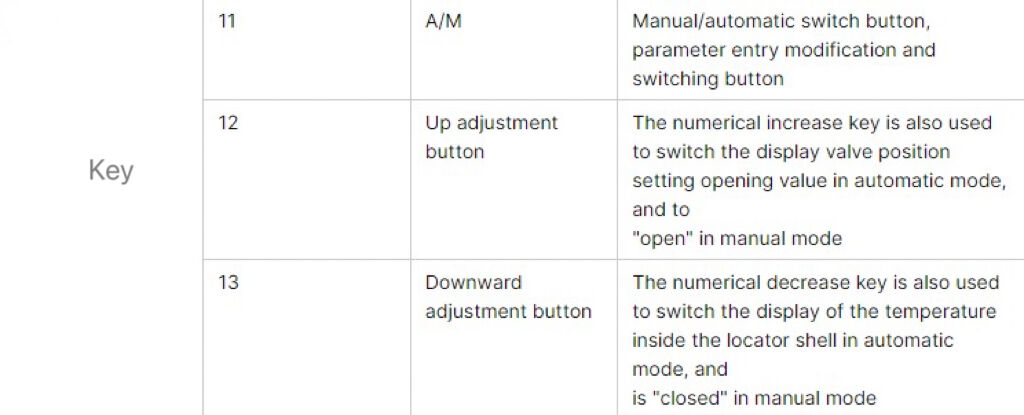

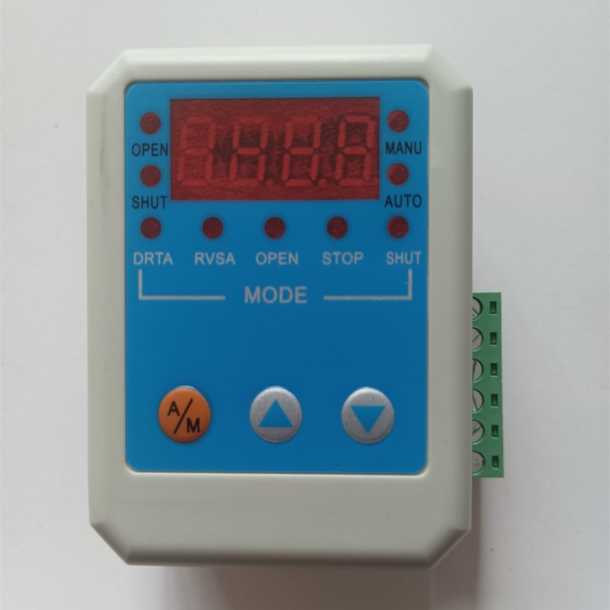

Den elektriska ventilenhetsintelligenta positioner är ett intelligent system för signalfång och styrning baserat på industriella mikrostyrkretsar. Den är kompakt i storlek och kan installeras i den elektriska drivans kabelbox eller fästas utomhus på en DIN-rail. Den kan direkt ta emot 4-20 mA/DC signaler som genereras av industriella instrument eller datorer (andra typer av insignal kan anpassas innan leverans), och är kompatibel med potentiometermatad elektrisk drivmekanism för att kunna utföra exakt positionering av olika ventiler eller apparater. Den kan fritt kalibrera vridningsvinkeln (eller förskjutningen) hos den elektriska drivmekanismen och generera 4-20 mA/DC-signal som återspeglar drivmekanismens vinkelposition (eller förskjutning). Undre och övre gränsvärden för vinkelpositionen kan exakt ställas in genom att trycka på tre knappar. Positioneren används med tre knappar och nio lysdioder. Lysdioderna visar direkt positioneringsläget. Den fyrsiffriga digitala LED-skärmen visar faktiskt öppningsvärde för ventilläget, inställt öppningsvärde för ventilläget samt temperaturen inuti positionerens hölje, vilket kan växlas via knappar, vilket gör det enkelt att använda.
2. Huvudsakliga tekniska indikatorer
Styrauoggrannhet: 0,1 %~3,0 % (kan justeras via parameter U4)
Kan ta emot återkopplingssignaler från elmotorer: potentiometer 500 Ω~10 kΩ
Kan ta emot externa styrsignaler (likström): 4-20 mA (anpassade vid fabriksleverans för 1-5 V, 0-10 V, switchstorlek etc.)
Genom att ändra parameter U1 kan följande konfigureras: ① DRTA/framåtriktad åtgärd, RVSA/motverkande åtgärdsläge ② "Avbrott"-läge vid insignalavbrott - ÖPPEN STOPP (stopp) STÄNGD (stängd)
Frivillig:
① Tyristorutgång (växelström, 600 V, 25 A)
② Reläutgång (växelström, 250 V, 10 A) ◆ Ange vid beställning
Utmatningsaktorpositionssignal: Lågdriftslikström 4-20 mA motsvarar att aktorn är helt stängd till helt öppen, signalen är fullständigt isolerad från ingången (opto-isolering), utgångsbelastning ≤ 500 Ω
Miljötemperatur: 0~70 ℃, fuktighet: 35~85 %
Utrustad med funktion för överspänningsskydd: När temperaturen i lokatorns hölje är ≥ 70 ℃ stoppar lokatorn kontrollen av aktuatorns öppning och stängning
Mått: ZXQ2003 → 77 mm (bottenlängd) x 76 mm (bottenvikt) x 51 mm (höjd));
ZXQ2004 → 74 mm (bottenlängd) x 57 mm (bottenvikt) x 45 mm (höjd) Den rörelseomfattning för aktuatorn som motsvarar insignalen kan fritt kalibreras genom att trycka på knappen (vanligtvis kalibrerad som helt stängd och helt öppen position för den elektriska aktuatorn)
Kan sätta övre och undre gränspunkter
Kontrollfunktion för detektering av aktuatorhalkning: Om den styra aktuator upplever halkning i 3-4 sekunder, kopplar lokatorn bort styrautgången i 1 minut; Upprepade kontroller och styrning sker tills blockeringen är borta
Självjusterande noggrannhet kan ställas in: Om aktuators misslyckas med att positionera under drift och vibrerar fram och tillbaka tre gånger minskar positioneringsenheten automatiskt positioneringsnoggrannheten med 1/1000 (dvs ursprunglig noggrannhet+1/1000) och justerar den upprepade gånger till lämplig kontrollnoggrannhet. Ställ in parametern till U0 (000. x)
Lösenordsskydd: förhindra oavsiktlig användning
Funktion för att förhindra frekvent igångsättning av aktuators ● med felkod som anger felets orsak (E0X)
Intelligent stegavståndsjustering och exakt positionering baserat på insignal och aktuatorvinkelposition
Specifikationer:
Härstamning |
Kina |
Produkt |
Stöd produktanpassning, inklusive logotyp, produktfärg,
förpackning, etc.
|
HS Kod |
8536300000 |
OTY/CTN |
100 pcs/t |
Specificitet |
Drivenergi: Elektrisk aktuator Konstruktionsstil: Intelligent ventilverktygspositionerare
Insignal: Standardström
Roll: Säkerställ korrekt positionering
Rörelseriktning: Tvåvägs ventilverktygspositionerare
Justerad medium: Viskös vätska
Tryckmiljö: Atmosfärstryck
Ställdon vinkel: Slag elektriskt ställdon
|
Bruttovikt |
20KG |
Kartongstorlek |
45*20*38 |
