ميزات المنتج
1. نظرة عامة

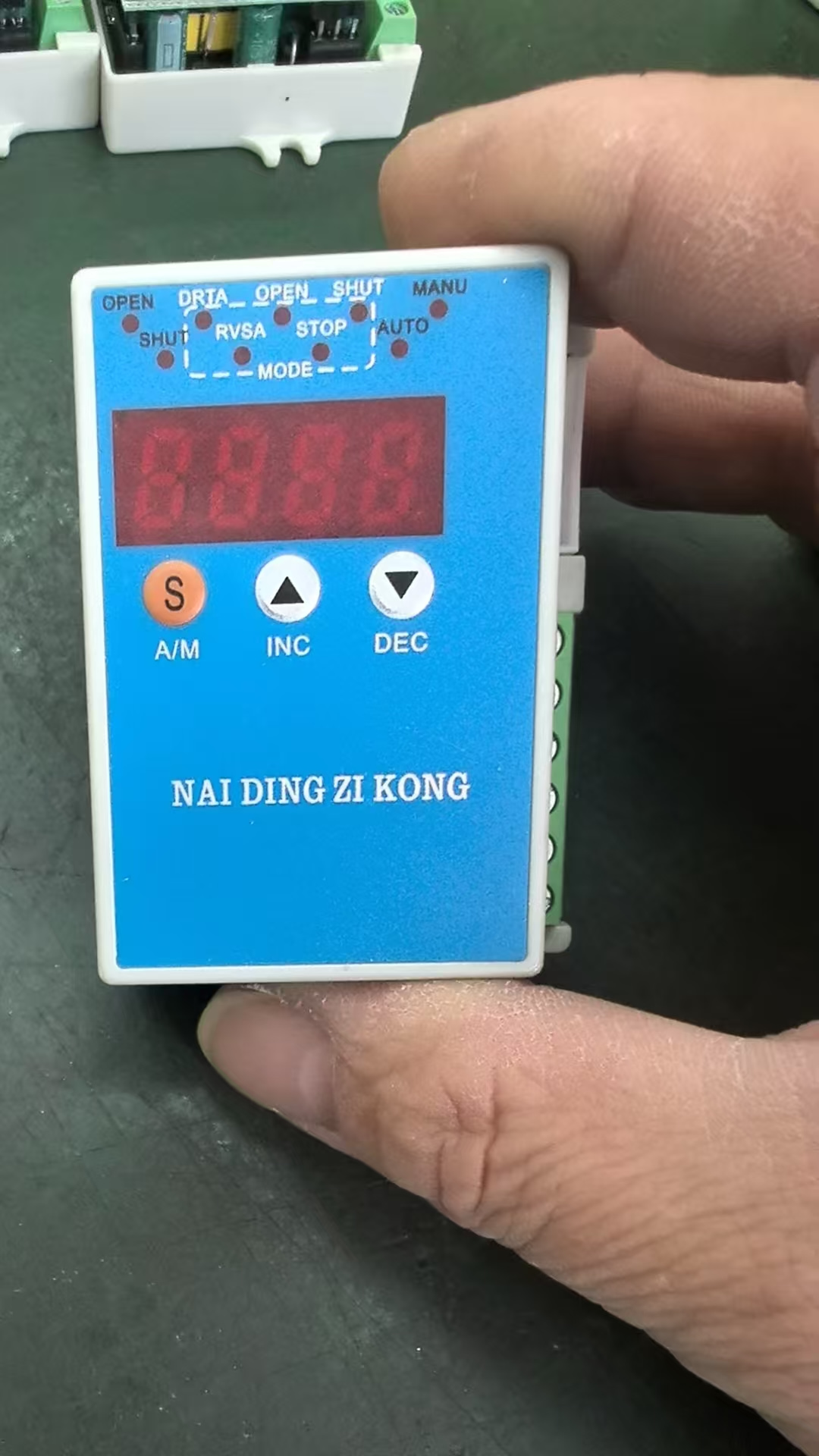

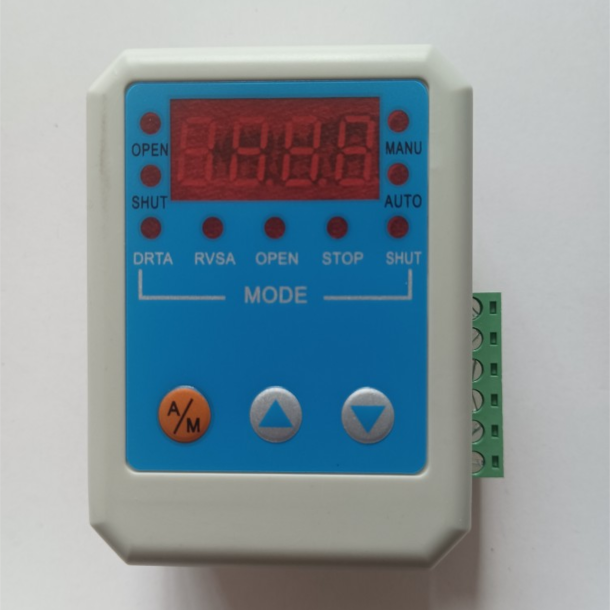

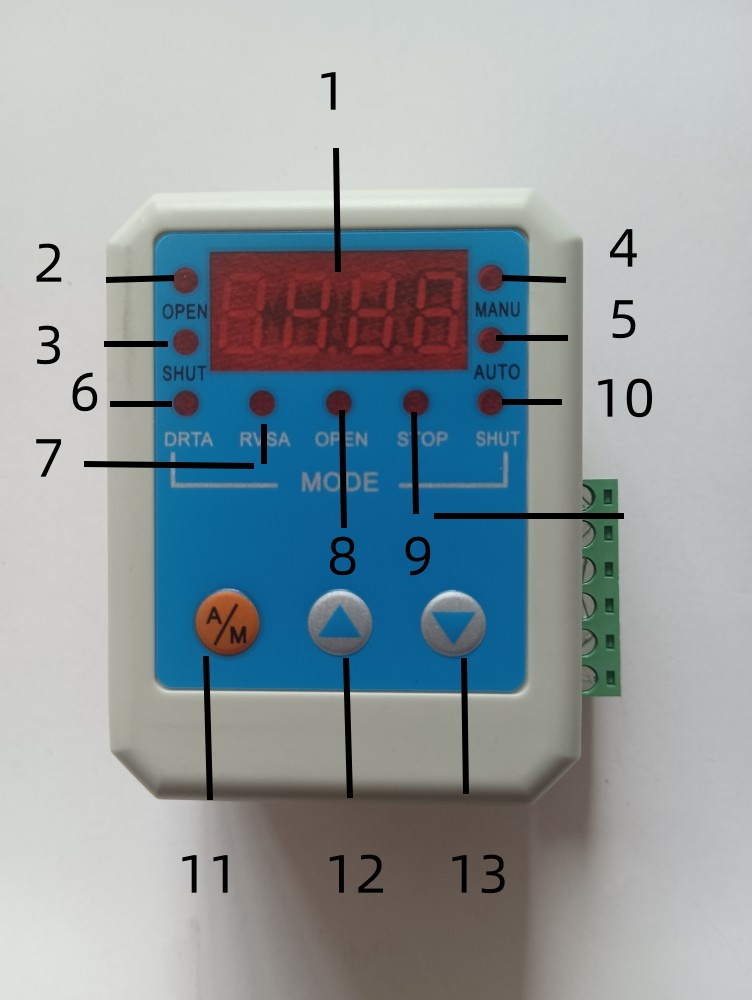

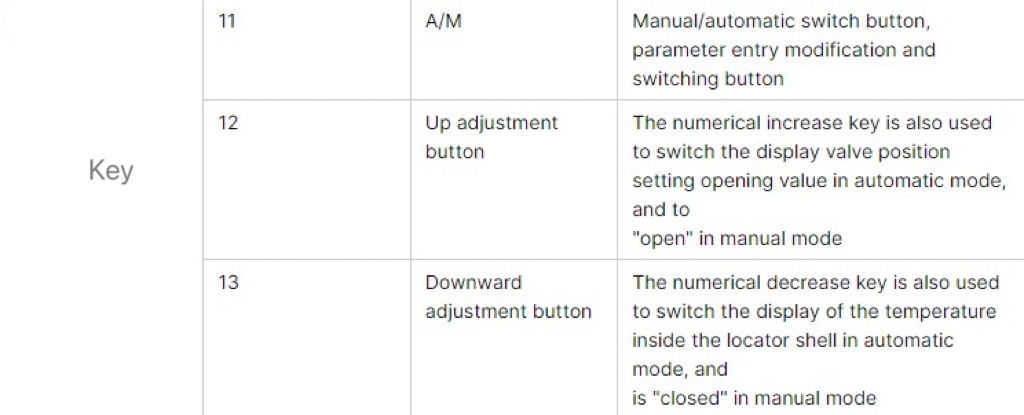

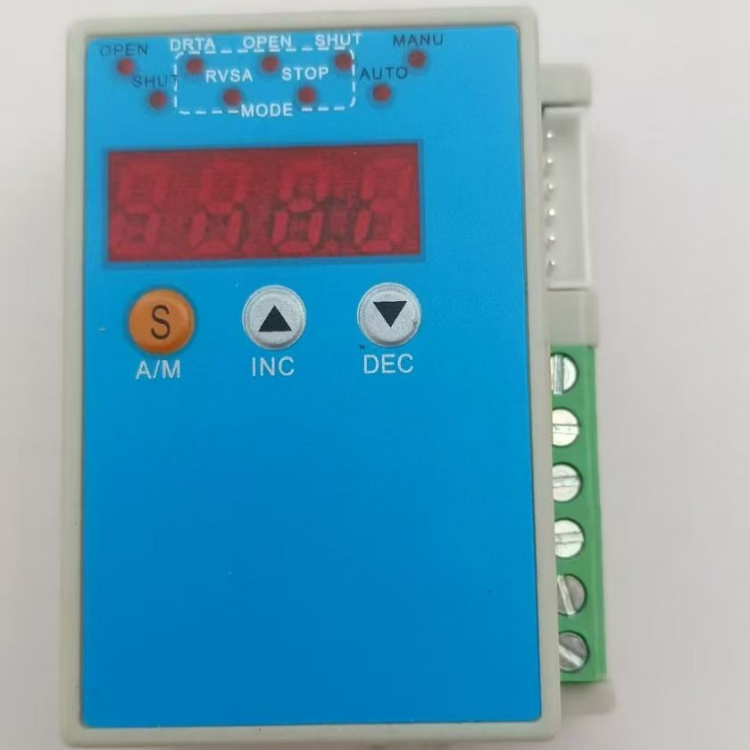

الموقع الذكي للصمام الكهربائي هو نظام ذكي لجمع الإشارات والتحكم يعتمد على وحدات تحكم صناعية صغيرة. يتميز بتصميم مدمج يمكن تركيبه داخل صندوق التوصيل للمشغل الكهربائي أو تثبيته خارجياً بطريقة السكك القياسية DIN. يمكنه استقبال إشارات 4-20 مللي أمبير/تيار مباشر (DC) مباشرة من الأجهزة الصناعية أو الحواسيب (ويمكن تخصيص أنواع أخرى من إشارات الإدخال قبل مغادرة المصنع)، وهو متوافق مع المحرك الكهربائي ذو الإرجاع من نوع الباتينيومتر (Potentiometer) لتنفيذ عمليات تحديد المواقع بدقة على مختلف الصمامات أو الأجهزة. كما يمكن معايرة الزاوية (أو الإزاحة) الخاصة بالمحرك الكهربائي بحرية، وإخراج إشارات 4-20 مللي أمبير/تيار مباشر تمثل تحويل موقع الزاوية (أو الإزاحة) الخاصة بالمحرك الكهربائي. ويمكن ضبط القيم الدنيا والعليا لموقع زاوية المحرك بدقة من خلال الضغط على ثلاثة أزرار. ويتم التحكم في الموقع من خلال ثلاثة أزرار وتسعة مصابيح LED. حيث يمكن للمصباح أن يعرض مباشرة وضعية الموقع، ويعرض مؤشر LED الرقمي المكون من أربعة خانات القيمة الفعلية لفتح الصمام، والقيمة المُعدة لفتح الصمام، ودرجة الحرارة داخل غلاف الموقع عن طريق تبديل الأزرار، مما يجعل عملية التشغيل سهلة.
2. المؤشرات الفنية الرئيسية
دقة التحكم: 0.1%~3.0% (يمكن تعديلها من خلال المعلمة U4)
يمكن استقبال إشارات رد فعل من المحركات الكهربائية: مقاومة متغيرة 500 Ω~10K Ω
يمكن استقبال إشارات تحكم خارجية (تيار مباشر): 4-20 مللي أمبير (مخصصة مسبقًا من المصنع لـ 1-5 فولت، 0-10 فولت، كمية تبديل، إلخ.)

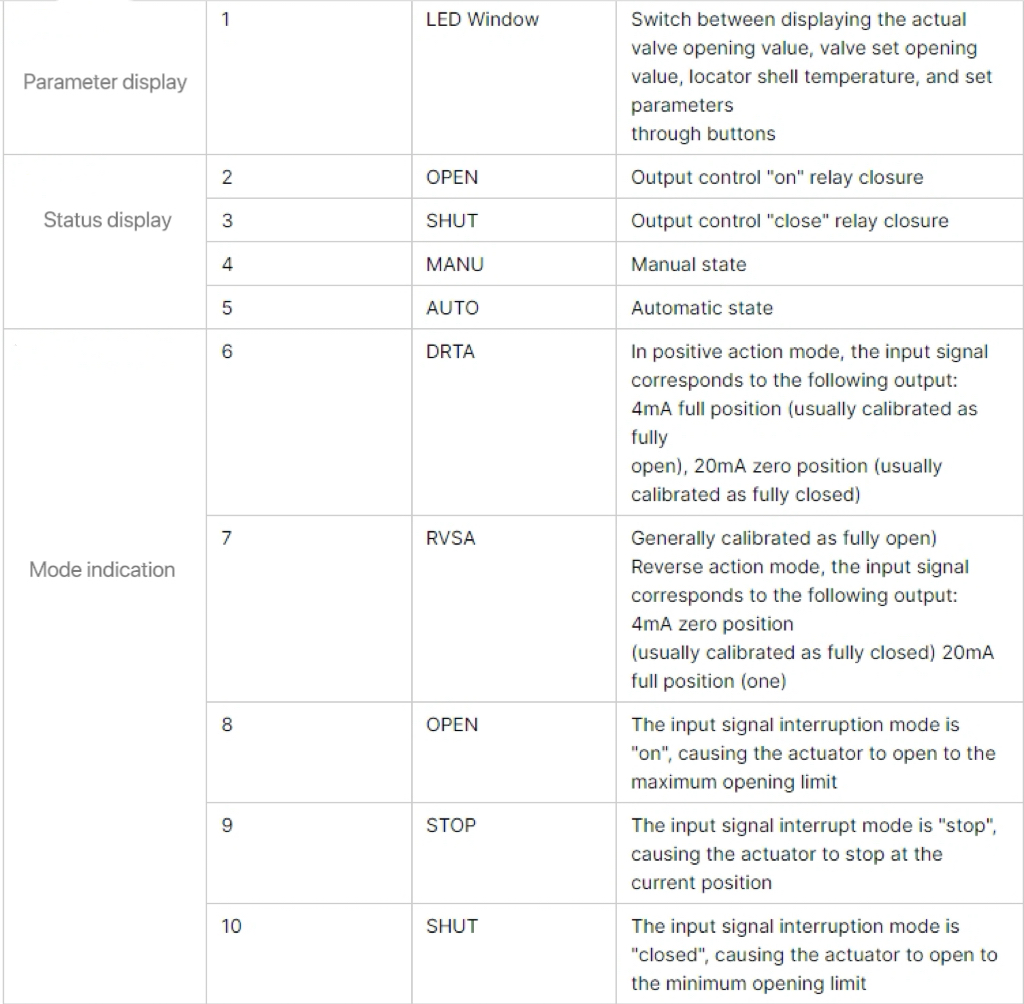

من خلال تعديل المعلمة U1، يمكن إعداد ما يلي: ① وضعية العمل المباشر DRTA/ أو العكسي RVSA ② وضعية "الانقطاع" عند انقطاع إشارة الإدخال - OPEN STOP (توقّف) SHUT (مغلق)
خياري:
① إخراج ترانزستور (تيار متردد، 600 فولت، 25 أمبير)
② إخراج رеле (تيار متردد، 250 فولت، 10 أمبير) ◆ يرجى التحديد عند الطلب
إشارة موقع المحرك الخارجي: إخراج منخفض الانجراف 4-20 مللي أمبير تيار مباشر يتوافق مع إغلاق المحرك بالكامل إلى فتحه بالكامل، ويتم عزل الإشارة بشكل كامل عن الإدخال (عزل ضوئي)، الحمل الخارجي ≤ 500 Ω
درجة حرارة البيئة: 0~70 ℃، الرطوبة: 35~85%
مجهز بوظيفة الحماية من ارتفاع درجة الحرارة: عندما تصل درجة الحرارة داخل غلاف المحدد إلى ≥ 70 ℃، يتوقف المحدد عن التحكم في فتح وإغلاق المحرك

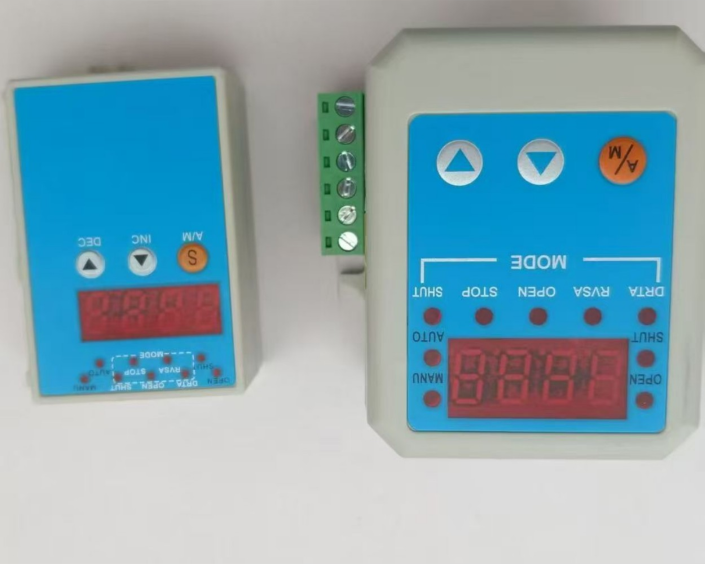

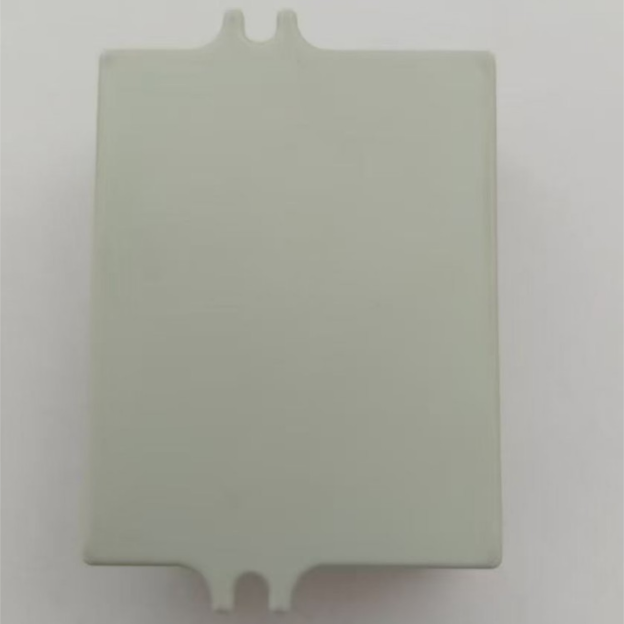

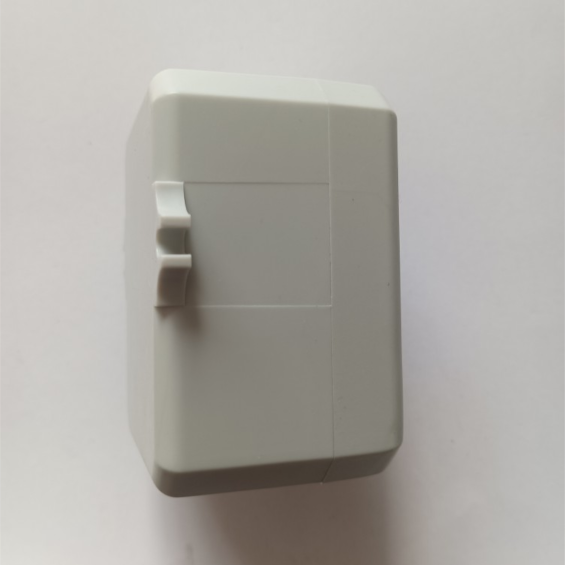

الأبعاد: ZXQ2003 → 77 مم (طول القاعدة) × 76 مم (عرض القاعدة) × 51 مم (الارتفاع))،
ZXQ2004 → 74 مم (طول القاعدة) × 57 مم (عرض القاعدة) × 45 مم (الارتفاع) ويمكن معايرة مدى حركة المحرك المقابل للإشارة الداخلة بحرية عن طريق الضغط على الزر (عادةً يتم معايرته على أنه وضع الإغلاق الكامل والفتح الكامل للمحرك الكهربائي)
يمكن ضبط نقاط الحد الأعلى والحد الأدنى
وظيفة التحكم لكشف توقف المحرك: إذا توقف المحرك عن العمل لمدة 3-4 ثوانٍ، فسيقوم المحدد بفصل الإخراج التحكّمي لمدة دقيقة واحدة؛ ويتم التحقق والتحكم بشكل متكرر حتى تتم إزالة الحجز.
الدقة القابلة للتعديل الذاتي يمكن تعيينها: إذا فشل المحرك في الوضعية أثناء التشغيل واهتز ذهابًا وإيابًا ثلاث مرات، فسيقوم الموقع تلقائيًا بتخفيض دقة الوضعية بمقدار 1/1000 (أي الدقة الأصلية + 1/1000) وضبطها مرارًا وتكرارًا حتى تصل إلى الدقة المناسبة للتحكم. اضبط المعلمة على U0 (000. x)
قفل كلمة المرور: لمنع التشغيل العرضي
وظيفة منع التشغيل المتكرر للمحرك ● مع رمز خطأ يشير إلى سبب العطل (E0X)
تعديل ذكي لمسافة الخطوة والتحديد الدقيق بناءً على إشارة الإدخال وموضع زاوية المحرك
المواصفات:
مكان المنشأ |
الصين |
المنتج |
ندعم تخصيص المنتجات، بما في ذلك الشعار، لون المنتج،
التغليف، إلخ
|
رمز HS |
8536300000 |
OTY/CTN |
100قطعة／علبة |
المواصفات |
طاقة التشغيل: المحرك الكهربائي النمط الهيكلي: محدد موقع الصمام الذكي
إشارة الإدخال: التيار القياسي
الوظيفة: ضمان الوضعية الصحيحة
اتجاه الحركة: محدد موقع الصمام ثنائي الاتجاه
الوسط المُعدَّل: سائل لزج
بيئة الضغط: الضغط الجوي
الزاوية المحركة: مُحرك كهربائي للاست stroke
|
الوزن الإجمالي |
20 كجم |
حجم CTN |
45*20*38 |
