تشكل التقلبات الكهربائية تهديداً مستمراً للمنازل والشركات الحديثة، حيث يمكنها تدمير الإلكترونيات والأجهزة باهظة الثمن في جزء من الثانية. إن فهم طريقة عمل جهاز واقي من زيادة التيار كخط دفاع أولي ضد قفزات الجهد يمكن أن يوفر آلاف الدولارات في تكاليف استبدال المعدات ويمنع المخاطر الكهربائية الخطرة. تعمل هذه الأجهزة الضرورية من خلال اكتشاف الفولتية الزائدة وإعادة توجيهها بشكل آمن بعيداً عن إلكترونياتك القيّمة، مما يضمن توصيل طاقة مستقرة إلى المعدات المتصلة.
تتعلق العلوم وراء حماية الاندفاع الكهربائي بمكونات إلكترونية متطورة تراقب تدفق الكهرباء باستمرار وتتفاعل فورًا مع التقلبات الخطيرة في الجهد. عندما يضرب البرق خطوط الطاقة القريبة، أو عند تشغيل الأجهزة الكبيرة وإيقافها، فإن هذه الأحداث تُحدث قفزات في الجهد يمكن أن تتسبب في تجاوز حدود الدوائر الكهربائية القياسية. ويُعد جهاز الحماية من التيار الزائد عالي الجودة حاجزًا ذكيًا بين مصدر الكهرباء ومعداتك، حيث يعمل تلقائيًا على تفعيل آليات الحماية عند اكتشاف ظروف قد تسبب أضرارًا.
تنتج الانفجارات الكهربائية من مصادر مختلفة، حيث يشكل كل منها تحديات فريدة لأنظمة الحماية. وعادةً ما تنتج الانفجارات الخارجية عن صواعق البرق، أو تبديل شبكة المرافق، أو أعطال المحولات، مما يؤدي إلى قفزات جهد هائلة قد تصل إلى آلاف الفولتات. وتحدث الانفجارات الداخلية بشكل أكثر تكراراً ولكن بحدة أقل، وتنجم عن بدء تشغيل محركات كبيرة، أو دورات تشغيل أجهزة التكييف، أو أعطال قوس كهربائي في نظام الأسلاك داخل المبنى. ويساعد فهم هذه الأنواع المختلفة من الانفجارات في تحديد مستوى الحماية المناسب المطلوب للتطبيقات المحددة.
تمثل التقلبات الناتجة عن الصواعق التهديد الأكثر دراماتيكية، حيث يمكن أن تؤدي إلى قفزات في الجهد تتجاوز 50,000 فولت في الحالات القصوى. تنتقل هذه التقلبات عبر خطوط الكهرباء وخطوط الهاتف واتصالات الكابلات، مما يؤثر على نقاط الدخول المتعددة في آنٍ واحد. وتحدث تقلبات ناتجة عن تشغيل المرافق عندما تقوم شركات الطاقة بعمليات الصيانة أو موازنة الأحمال، ما يخلق تقلبات مؤقتة في الجهد لا تُحتملها الإلكترونيات الحساسة. كما تولد الأجهزة التي تعمل بالمحركات مثل الثلاجات وأجهزة الغسيل وأنظمة التدفئة والتهوية وتكييف الهواء تقلبات داخلية كلما انطلق الضاغط أو المحرك، مما يسبب إجهادًا متكررًا على الأجهزة الإلكترونية القريبة.
تعتمد القدرة التدميرية للانحناءات الكهربائية على كل من المدى والمدة، حيث يمكن أن تتسبب حتى الانحناءات القصيرة ذات الجهد العالي في تلف دائم للمكونات. يعمل الجهد القياسي المنزلي عند 120 فولتًا في أمريكا الشمالية، ويمكن لمعظم الأجهزة الإلكترونية تحمل تقلبات طفيفة ضمن نطاق 10-15%. ومع ذلك، قد تبدأ الانحناءات التي تتجاوز 150 فولت في إضعاف المكونات الحساسة، في حين تؤدي الانحناءات فوق 200 فولت عادةً إلى فشل فوري في المعدات غير المحمية. كما تؤثر مدة التعرض للانحناء على شدة الضرر، إذ تسمح الانحناءات الأطول بمرور طاقة أكبر إلى الدوائر المحمية.
يتم قياس طاقة الصدمة الكهربائية بالجول، وتمثل كمية الطاقة الكهربائية الزائدة الكلية التي يجب امتصاصها أو إعادة توجيهها بواسطة أجهزة الحماية. قد تحتوي الصدمات الصغيرة على بضع جولات فقط من الطاقة ولكنها تحدث بشكل متكرر على مدار اليوم، مما يؤدي إلى تدهور تراكمي للمكونات مع مرور الوقت. يمكن للصدمات الكبيرة الناتجة عن الصواعق أن تُسَلّم آلاف الجولات في غضون ميكروثواني، مما يفوق قدرة أنظمة الحماية غير الكافية ويؤدي إلى فشل كارثي في المعدات. تُصنف أجهزة حماية الصدمات الاحترافية حسب سعتها المحددة لامتصاص الجول، مما يدل على قدرتها على التعامل مع عدة أحداث صدمية قبل الحاجة إلى الاستبدال.
محولات أكاسيد المعادن، والمعروفة بشكل شائع باسم MOVs، تُشكل القلب النابض لمعظم أنظمة حماية الاندفاع الكهربائي الاستهلاكية والتجارية. وتُظهر هذه الأجهزة شبه الموصلة خصائص مقاومة متغيرة، حيث تحافظ على مقاومة عالية في ظل ظروف الجهد العادية، بينما تنتقل بسرعة إلى حالة المقاومة المنخفضة عند اكتشاف فرقعة كهربائية. وتعتمد بنية الـ MOV على بلورات أكسيد الزنك مع إضافات من البزموت وأكاسيد المعادن الأخرى، مما يُكوّن مادة قادرة على امتصاص طاقة الاندفاع الكبيرة، وفي الوقت نفسه تحمي المعدات الواقعة بعدها من قفزات الجهد.
تتراوح زمن استجابة أجهزة حماية الصواعق القائمة على MOV عادةً من نانوثانية واحدة إلى خمس نانوثواني، مما يوفر حماية شبه فورية ضد التقلبات الجهد الكهربائي السريعة الارتفاع. أثناء التشغيل العادي، يُظهر عنصر MOV مقاومة عالية أمام التيار الكهربائي، ما يسمح بمرور الجهد القياسي دون عوائق. وعندما يتجاوز جهد الاندفاع التصنيف العتبة الخاص بـ MOV، تنخفض مقاومته بشكل كبير، مشكّلة مسارًا منخفض المعاوقة يقوم بتحويل التيار الزائد بعيدًا عن الأجهزة المحمية. تستمر عملية التثبيت هذه حتى تتبدد طاقة الاندفاع، ثم يعود عنصر MOV تلقائيًا إلى حالته ذات المقاومة العالية.
توفر أنابيب التفريغ الغازية قدرات حماية تكميلية، وهي فعالة بشكل خاص ضد الاندفاعات العالية الطاقة التي قد تفوق قدرة الأنظمة القائمة على MOV. تحتوي هذه الأجهزة على غازات خاملة مختومة داخل أغلفة سيراميكية أو زجاجية، مع أقطاب متباعدة بدقة تُنشئ مسارات قوس كهربائي منضبطة عندما تتجاوز جهود الدفق عتبات محددة مسبقًا. تتفوق تقنية GDT في التعامل مع التيارات العالية للاندفاعات مع الحفاظ على سعة كهربائية منخفضة للغاية، مما يجعلها مثالية لحماية دوائر الاتصالات عالية التردد والمعدات الحساسة للترددات الراديوية.
يعتمد مبدأ تنشيط أنابيب التفريغ الغازية على مبادئ تأين الغاز، حيث يؤدي الجهد الزائد إلى إنشاء بلازما موصلة بين الأقطاب. توفر هذه البلازما مسارًا مباشرًا قصيرًا للتيار الناتج عن الاندفاع، مما يثبّت الجهد عند مستويات آمنة حتى تتبدد طاقة الاندفاع. وعادةً ما يتراوح زمن الاسترداد لأجهزة أنبوب التفريغ الغازي (GDT) بين بضع ميكروثواني ومللي ثواني، خلالها يعود الغاز المؤيَّن إلى حالته العازلة الطبيعية. وتتيح التكوينات المتعددة للأقطاب تخصيص خصائص الحماية حسب مستويات الجهد المحددة ومتطلبات التطبيق.
تستخدم أنظمة الحماية المتقدمة من التيار الزائد هياكل متعددة المراحل تجمع بين تقنيات حماية مختلفة للتعامل بفعالية مع خصائص الصواعق المختلفة. تستعين المرحلة الأولى عادةً بمكونات تمتص طاقة عالية مثل أنابيب التفريغ الغازية أو الفجوات الهوائية للتعامل مع الصواعق الكبيرة الناتجة عن الصواعق الرعدية. وتشمل المراحل الثانوية مقاومات أكسيد المعادن (MOVs) أو ديودات السيلكون الانهيارية لقمع التقلبات متوسطة الطاقة، في حين قد تتضمن المراحل النهائية مكونات تصفية لإزالة الانتقالات المتبقية والتدخلات الكهرومغناطيسية.
يُضمن التنسيق بين مراحل الحماية أن يعمل كل مكون ضمن نطاق أدائه الأمثل، مع توفير حماية احتياطية في حال تضررت المراحل الأساسية. وتساعد عناصر المعاوقة التسلسلية في توزيع طاقة الصدمة عبر مراحل الحماية المتعددة، مما يمنع أي مكون واحد من التعرض لإجهاد زائد أثناء أحداث الصواعق الكبيرة. يتيح هذا الأسلوب المتدرج واقي من زيادة التيار أنظمة تتعامل مع مجموعة واسعة من مقادير الصواعق مع الحفاظ على عمر خدمة طويل وأداء حماية متسق.
تمنع آليات الحماية الحرارية أجهزة حماية الصواعق من ارتفاع درجة الحرارة أثناء حدوث صواعق متكررة أو ظروف فرط الجهد المستمرة. وتقوم الفيوزات الحرارية المدمجة أو المفاتيح الحساسة للحرارة بفصل دوائر الحماية تلقائيًا عندما تتجاوز درجات الحرارة الداخلية الحدود الآمنة للتشغيل. وتمنع هذه الميزات الأمنية خطر نشوب حرائق وأضرار بالمعدات التي قد تنجم عن ارتفاع درجة حرارة المكونات خلال ظروف الصواعق الشديدة أو حالات الفشل عند نهاية العمر الافتراضي.
تساعد دوائر الحد من التيار في إدارة تدفق طاقة الاندفاع من خلال مكونات الحماية، مما يمنع كثافات التيار الزائدة التي قد تؤدي إلى فشل المكونات أو خلق مخاطر أمنية. تعمل العناصر الحثية والمكونات المقاومة معًا للتحكم في معدل ارتفاع تيار الاندفاع، مما يمنح أجهزة الحماية الوقت الكافي للتفعيل وامتصاص طاقة الاندفاع بأمان. كما يقلل الحد المناسب من التيار من الانبعاثات الكهرومغناطيسية الناتجة أثناء أحداث الاندفاع، ويقلل من التداخل مع المعدات الإلكترونية والأنظمة الاتصالية المجاورة.
تُثبت أنظمة حماية المباني بالكامل من التيار الزائد عند لوحة الكهرباء الرئيسية، وتوفر حماية أولية لجميع الدوائر داخل المبنى. وعادةً ما تتعامل هذه الأنظمة مع أعلى مستويات طاقة الصواعق، وتشكّل الخط الأول للدفاع ضد الاضطرابات الناتجة عن شبكة المرافق. ويضمن التركيب الاحترافي وجود اتصالات أرضية صحيحة والانسجام مع أنظمة السلامة الكهربائية الحالية، مما يزيد من فعالية الحماية ويحافظ في الوقت نفسه على الامتثال لقواعد الكهرباء ومعايير السلامة.
يجب أن تتماشى أجهزة حماية الدخول من الصواعق مع أجهزة الحماية المُثبتة لاحقًا لإنشاء استراتيجية حماية شاملة في جميع أنحاء النظام الكهربائي. إن إدارة طول الأسلاك بشكل صحيح واتصالات القطب الأرضي تؤثر بشكل كبير على أداء الحماية، حيث يمكن أن يؤدي الطول الزائد للسلك إلى حدوث هبوط جهد حثي يقلل من فعالية الحماية. ويضمن الفحص الدوري والصيانة استمرارية القدرة على الحماية، لأن مكونات جهاز حماية الصواعق قد تتدهور بمرور الوقت نتيجة التعرض المتكرر للصواعق والعوامل البيئية.

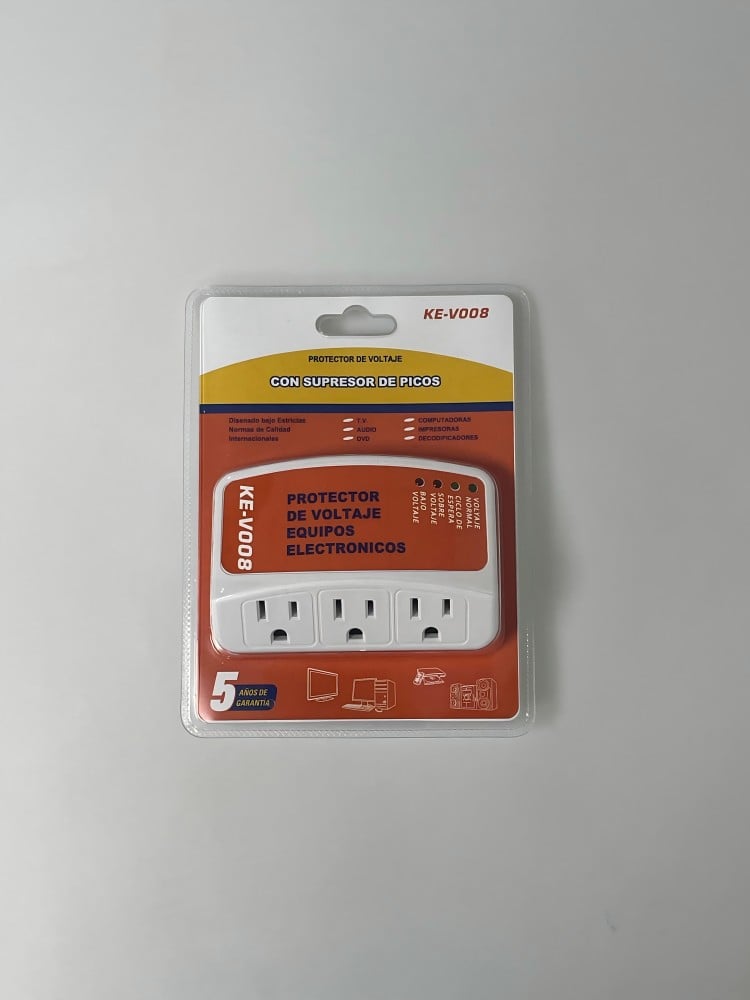

توفر أجهزة حماية الاندفاع الكهربائي عند نقطة الاستخدام الحماية النهائية للأجهزة الفردية والأجهزة الإلكترونية الحساسة التي تتطلب حماية محسّنة تتجاوز أنظمة الحماية الشاملة للمنزل. يتم تركيب هذه الأجهزة عند منافذ الكهرباء أو نقاط اتصال المعدات، وتوفر حماية مصممة وفقًا لمتطلبات الجهد والتيار الخاصة بكل معدة. كما تتيح أجهزة الحماية القابلة للحمل نشرًا مرنًا للتركيبات المؤقتة أو للمعدات التي تتحرك غالبًا بين المواقع المختلفة.
تشمل اعتبارات الحماية الخاصة بالمعدات التوافق من حيث الجهد، وقدرة التيار، ومتطلبات واجهة الاتصال التي تختلف باختلاف أنواع الأجهزة الكهربائية والأجهزة الإلكترونية. فقد تحتاج المعدات الصوتية والمرئية عالية الجودة إلى أجهزة حماية من الدوائر الاندفاعية تتميز بخصائص ضوضاء منخفضة جدًا وقدرات تصفية متخصصة. وتستفيد معدات الحاسوب والشبكات من أجهزة الحماية التي تشمل حماية خطوط البيانات لكابلات الاتصالات واتصالات الشبكة التي يمكن أن تنقل الاندفاعات من مصادر خارجية.
تحتوي أجهزة حماية التيار الزائد الحديثة على مؤشرات بصرية وصوتية توفر معلومات فورية حول حالة دائرة الحماية ووظيفتها. تُظهر أضواء المؤشرات LED عادةً حالة التغذية الكهربائية، وحالة التأريض، وسلامة دائرة الحماية، مما يسمح للمستخدمين بالتحقق من الأداء السليم واكتشاف المشكلات المحتملة قبل حدوث أي ضرر في المعدات. قد تتضمن النماذج المتقدمة شاشات رقمية تعرض عدادات أحداث الصواعق، ومستويات الطاقة الممتصة، والسعة المتبقية للحماية.
تحذر الإنذارات الصوتية المستخدمين من أعطال دوائر الحماية، أو مشكلات التأريض، أو حالات انتهاء العمر الافتراضي التي تتطلب اهتمامًا فوريًا. توفر بعض الأنظمة التجارية قدرات على المراقبة عن بُعد من خلال اتصالات الشبكة أو واجهات أتمتة المباني، مما يمكن مديري المرافق من مراقبة حالة الحماية عبر مواقع متعددة في الوقت نفسه. تساعد المراقبة المنتظمة للحالة في ضمان استمرارية الحماية وتتيح الاستبدال الاستباقي للمكونات المتدهورة قبل حدوث عطل كلي.
تعتمد جداول استبدال أجهزة حماية التيار الزائد على نشاط التيار الكهربائي المحلي، ومتطلبات حماية المعدات، ومعدلات تدهور المكونات التي تختلف باختلاف الظروف البيئية وأنماط الاستخدام. فالمكونات مثل مقاومات أكسيد المعادن المعدنية (MOVs) تتدهور تدريجيًا مع كل حدث تيار زائد، وتفقد في النهاية قدرتها الوقائية حتى لو لم تكن هناك أضرار مرئية. وعادةً ما يُقدِّم المصنعون إرشادات حول العمر الافتراضي المتوقع ومعايير الاستبدال بناءً على مستويات الطاقة الممتصة وتكرار أحداث التيار الزائد.
قد تتطلب الترقيات التكنولوجية استبدال واقيات الصواعق حتى قبل بلوغها نهاية عمرها الافتراضي، وخصوصًا عندما تتطلب تركيبات المعدات الجديدة قدرات حماية محسّنة أو تصنيفات جهد/تيار مختلفة. ويمكن أن تبرر التطورات في تقنية الحماية، مثل أزمنة الاستجابة المحسّنة أو السعات الأعلى لامتصاص الطاقة، ترقية أنظمة الحماية الحالية لحماية أفضل للاستثمارات في المعدات القيّمة. وتساعد عمليات التدقيق الدورية لأنظمة الحماية في تحديد فرص التحسين وضمان أن تظل قدرات الحماية كافية لتلبية احتياجات الحماية المتغيرة للمعدات.
تستجيب أجهزة حماية الجهد الزائد عالية الجودة لاندفاعات الفولتية خلال بضع نانوثانية، وعادة ما تتراوح بين 1 إلى 5 نانوثانية للأجهزة القائمة على MOV، بل وتكون أسرع في بعض التقنيات المتقدمة. تُعدّ هذه المدة الزمنية السريعة للغاية أمرًا بالغ الأهمية، لأن الاندفاعات الكهربائية يمكن أن تصل إلى مستويات الجهد القصوى خلال بضع ميكروثواني. ويجب أن يتم تنشيط جهاز الحماية قبل أن يتسنى لجهد الاندفاع الانتشار عبر الأجهزة المتصلة والتسبب في تلف المكونات. تختلف مواصفات زمن الاستجابة باختلاف تقنيات الحماية وأساليب التصميم الخاصة بالمصنّعين، حيث توفر الاستجابة الأسرع عمومًا حماية أفضل للأجهزة الإلكترونية الحساسة.
تشير تصنيفات الجول إلى كمية الطاقة الناتجة عن الاندفاع الكهربائي التي يمكن لجهاز الحماية امتصاصها قبل الحاجة إلى استبداله، وتوفر التصنيفات الأعلى عمومًا عمر خدمة أطول وحماية أفضل. بالنسبة للأجهزة الإلكترونية المنزلية الأساسية، توفر أجهزة حماية الاندفاع الكهربائي ذات تصنيفات تتراوح بين 1000 و2000 جول حماية كافية لمعظم التطبيقات. تستفيد الأنظمة الترفيهية المتطورة ومعدات الحاسوب من أجهزة الحماية ذات التصنيف 2500-4000 جول أو أكثر. قد تتطلب التطبيقات التجارية والصناعية أجهزة حماية انقضاض كهربائي بتصنيفات تتجاوز 10,000 جول للتعامل مع طاقات انقضاض أكبر وتوفير عمر خدمة ممتد في البيئات الصعبة.
تحمي أجهزة الحماية من زيادة الجهد بشكل أساسي من القفزات والانحناءات الكهربائية، ولكنها لا يمكنها حماية الأجهزة من جميع المشاكل الكهربائية مثل انخفاض التيار أو انقطاعه الكامل أو حالات زيادة الجهد المستمرة. فهي مصممة خصيصًا للتعامل مع الأحداث قصيرة الأمد وذات الفولتية العالية والتي تستمر لبضع ميكروثواني إلى ملي ثواني. وللحصول على حماية كهربائية شاملة، قد تكون هناك حاجة إلى أجهزة إضافية مثل مصادر الطاقة غير المنقطعة أو منظمات الجهد أو مكيفات الطاقة، وذلك حسب متطلبات المعدات المحددة وظروف جودة التيار المحلي.
تشمل معظم أجهزة حماية التيار الزائد مؤشرات ضوئية تُظهر حالة الحماية، حيث تُشير الدوائر المحمية التالفة عادةً إلى تغير في لون الصمامات الثنائية الباعثة للضوء (LED) أو ظهور أضواء تحذيرية. بالإضافة إلى ذلك، تحتوي العديد من الوحدات على إنذارات صوتية تنطلق عندما تكون قدرة الحماية معطلة. ويجب أن يُظهر الفحص البصري عدم وجود مكونات محترقة أو غطاء تالف أو علامات احتراق حول المآخذ. قد توفر الوحدات الاحترافية شاشات رقمية تُظهر مستويات الطاقة الممتصة أو عدادات لحوادث التيار الزائد التي تساعد في تحديد العمر الافتراضي المتبقي. بشكل عام، يجب استبدال أجهزة حماية التيار الزائد فور حدوث أي حادثة تيار زائد كبيرة مثل صواعق قريبة، حتى لو أشارت مؤشرات الإضاءة إلى استمرار التشغيل.
