datasheet |
Zhejiang |
|
Visningsmetod |
4-siffrig 7-segments kod LED |
|
kontrollläge |
På/av-styrning, P-, PI-, PD-, PID-styrning |
|
Ingångsspecifikationer |
Termoelement: K (CA), J (IC), L (IC), RID, DPT100, CU50 |
|
kontrollutgång |
Visa specifik typ |
|
förbrukningsspänning |
100-240VAC 50/60HZ |
|

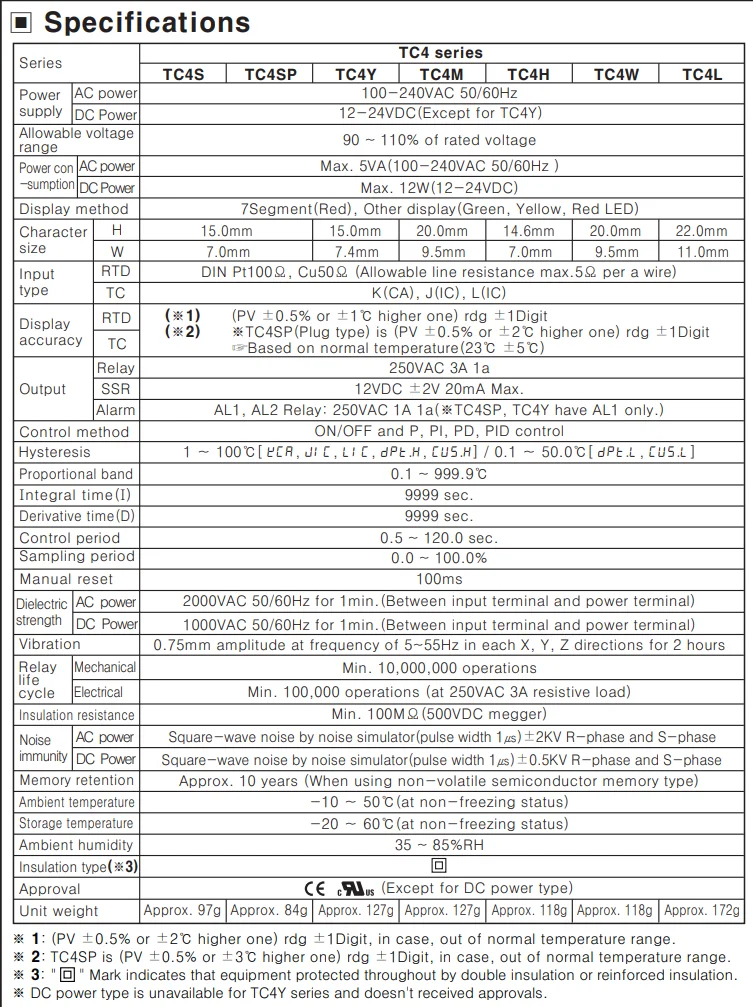

specifikationer |
|||||||||||||||

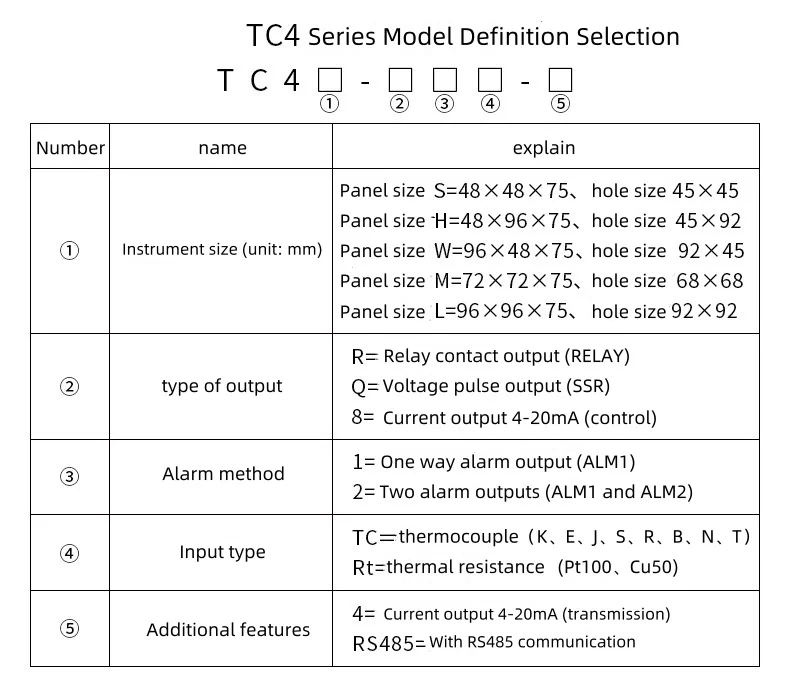

serier |
serier |
TC4S |
TC4SP |
TC4Y |
TC4M |
TC4H |
TC4W |
TC4L |
|||||||
förbrukningsspänning |
AC-strömförsörjningstyp |
100-240VAC 50/60HZ |
|||||||||||||
AC/DC-strömförsörjningstyp |
24-48 VDC, 24 VAC 50/60 Hz |
||||||||||||||
Tillåtet spänningsområde |
90 % - 110 % av märkspänning |
||||||||||||||
Energiförbrukning |
AC-strömförsörjningstyp |
Under 5 VA (100-240 VAC 50/60 Hz, 24 VAC 50/60 Hz) |
|||||||||||||
AC/DC-strömförsörjningstyp |
Under 3 W (24-48 VDC) |
||||||||||||||
Visningsmetod |
7-segment digital display (röd), andra indikatorer (gröna, gula, röda lysdioder) |
||||||||||||||
teckenstorlek |
B 7,4 × H 15 |
B 9,5 × H 20 |
B 7,4 × H 15 |
B 9,5 × H 20 |
B 7 × H 4,6 |
B 9,5 × H 20 |
B 11 × H 22 |
||||||||
Ingångsmetod |
RID |
DPt100Ω, cu50Ω (Tillåten impedans för varje ledare att vara mindre än 5 Ω) |
|||||||||||||
termokoppar |
K(CA), J(IC), L(IC) |
||||||||||||||
Visningens noggrannhet |
RID |
(PV ± 0,5 % eller ± 1 ℃, beroende på vilket som är större) rdg ± 1 position (* 1) |
|||||||||||||
*TC4SP-pinnens typ är det största värdet av (PV ± 0,5 % eller ± 2 ℃) rdg ± 1 position (* 2) |
|||||||||||||||
termokoppar |
·Detektering vid rumstemperatur (23 ℃ ± 5 ℃) |
||||||||||||||
