тЕХНИЧЕСКИЙ ЛИСТ |
Чжэцзян |
|
Метод отображения |
4-разрядный светодиодный индикатор с семисегментным кодом |
|
режим Управления |
Управление включением/выключением, P-, PI-, PD-, PID-регулирование |
|
Входные характеристики |
Термопары: K (CA), J (IC), L (IC), RID, DPT100, CU50 |
|
выход управления |
Отображение конкретного типа |
|
напряжение питания |
100-240VAC 50/60HZ |
|

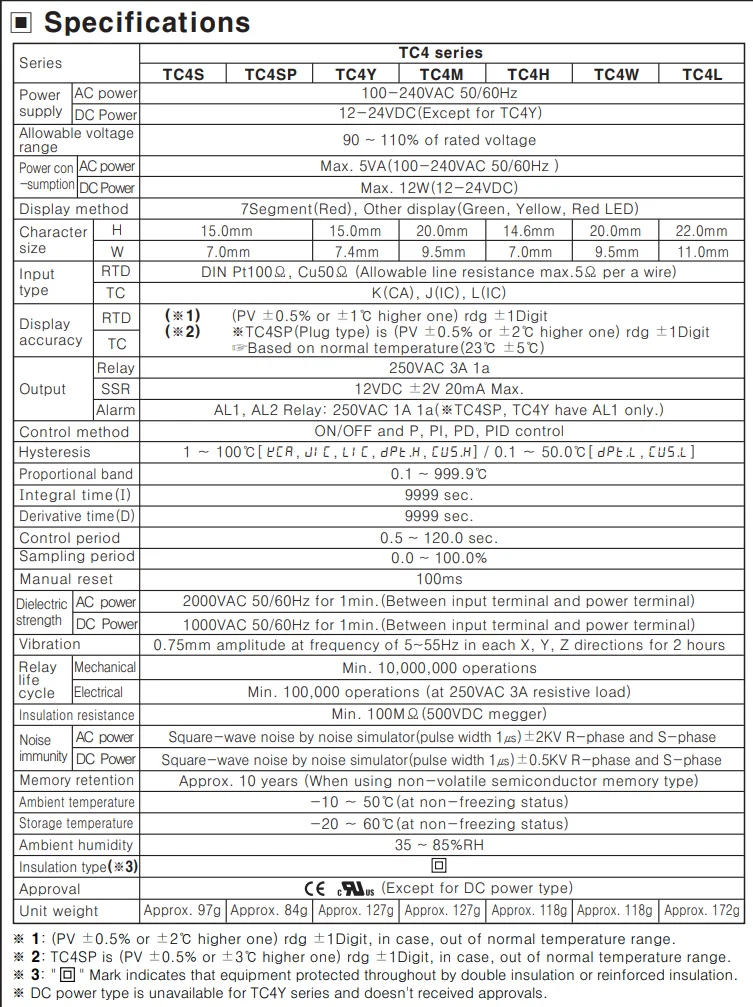

характеристики |
|||||||||||||||
серия |
серия |
TC4S |
TC4SP |
TC4Y |
TC4M |
TC4H |
TC4W |
TC4L |
|||||||
напряжение питания |
Тип питания от переменного тока |
100-240VAC 50/60HZ |
|||||||||||||
Тип питания от переменного/постоянного тока |
24-48 В постоянного тока, 24 В переменного тока 50/60 Гц |
||||||||||||||
Допустимый диапазон напряжения |
90% - 110% от номинального напряжения |
||||||||||||||
Потребление энергии |
Тип питания от переменного тока |
Менее 5 В·А (100-240 В переменного тока 50/60 Гц, 24 В переменного тока 50/60 Гц) |
|||||||||||||
Тип питания от переменного/постоянного тока |
Менее 3 Вт (24-48 В постоянного тока) |
||||||||||||||
Метод отображения |
7-сегментная цифровая индикация (красная), другие индикаторы (зеленый, желтый, красный светодиоды) |
||||||||||||||
размер символов |
Ш 7,4 × В 15 |
Ш 9,5 × В 20 |
Ш 7,4 × В 15 |
Ш 9,5 × В 20 |
Ш 7 × В 4,6 |
Ш 9,5 × В 20 |
W11*H22 |
||||||||
Метод ввода |
RID |
DPt100Ω, cu50Ω (допускается импеданс каждого провода менее 5 Ом) |
|||||||||||||
термопара |
K(CA),J(IC),L(IC) |
||||||||||||||
Точность отображения |
RID |
(PV ± 0,5% или ± 1 ℃, в зависимости от того, что больше) rdg ± 1 позиция (* 1) |
|||||||||||||
*Тип контактного штыря TC4SP — наибольшее значение из (PV ± 0,5% или ± 2 ℃) rdg ± 1 позиция (* 2) |
|||||||||||||||
термопара |
·Обнаружение при комнатной температуре (23 ℃± 5 ℃) |
||||||||||||||
